Изграждане на надеждни заземителни уредби

Невидимата основа на вашата електробезопасност, изградена професионално за максимална защита на хора и оборудване.

Ползи

Защо качественото заземление е критично важно?

Заземителната уредба е фундаментален елемент на всяка мълниезащитна и електрическа инсталация. Нейната задача е да осигури безопасен път за тока към земята, предпазвайки от опасни напрежения, токови удари и повреди в техниката.‍

Защита на човешкия живот

Ефективна работа на мълниезащитата

Предпазване на електроуредите

Свържи се с нас

Научи повече

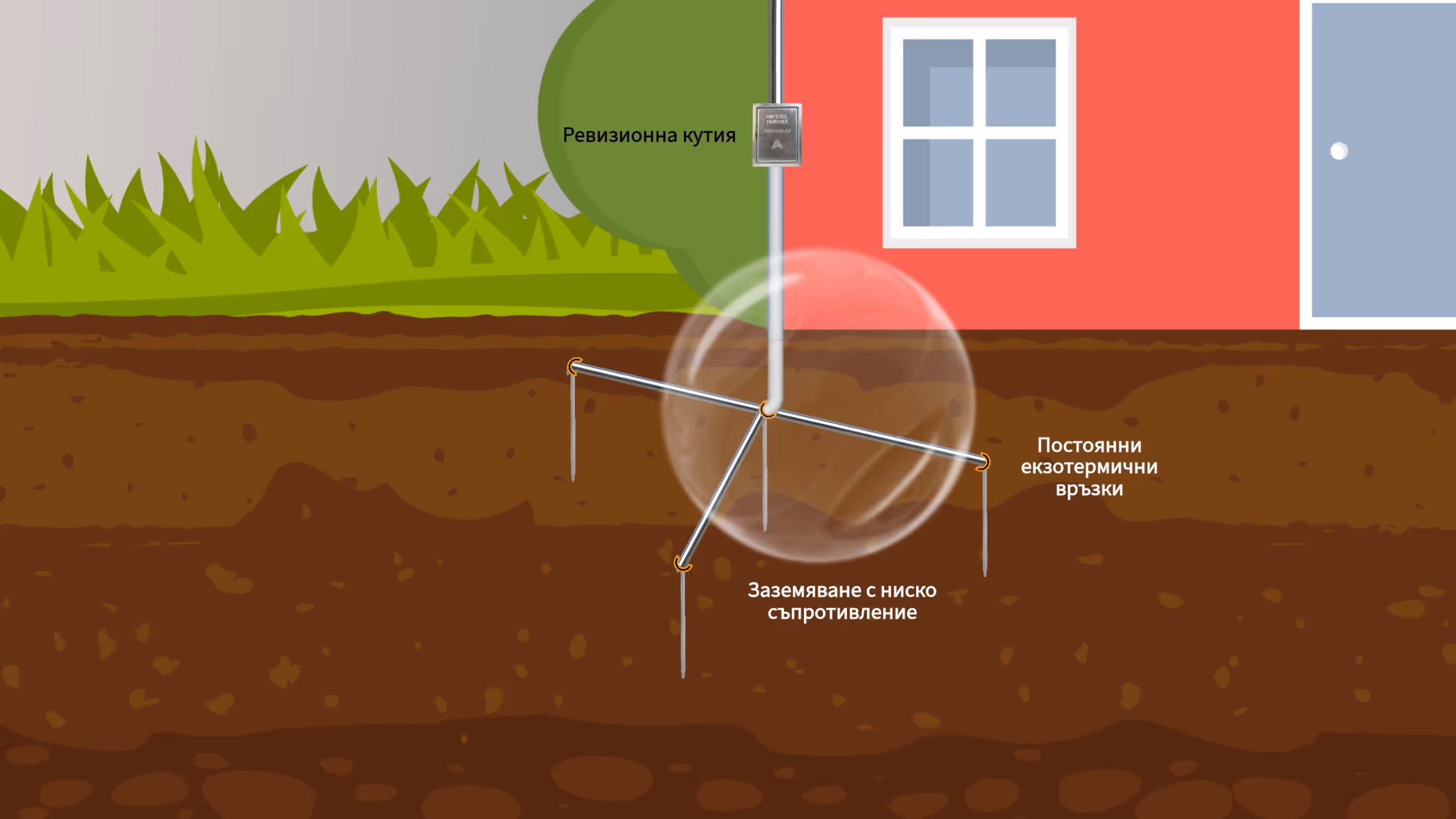

Какво представлява Заземителната уредба?

Заземителната уредба е съвкупност от метални електроди (колове, шини, плочи), положени в земята, и свързващи проводници. Нейната основна цел е да създаде път с много ниско съпротивление, по който опасните токове (от мълния или авария) да се разсеят безопасно в земята. Без ефективно заземление, всяка мълниезащитна система е напълно безполезна.

Защитно заземяване: Задължително за всяка сграда. Неговата цел е да предпази хората от токов удар при допир до метални корпуси на уреди, по които има пробив в изолацията.

Мълниезащитно заземяване: Специфично заземление, проектирано да поеме и разсее огромния ток от директен удар на мълния. Изискванията за неговото съпротивление са много по-строги.

Работно (функционално) заземяване: Изгражда се за нормалната и безпроблемна работа на специфични съоръжения и апаратура, като телекомуникационни системи, сървъри и медицинска техника.

Предимства

Защо да поверите изграждането на заземителна инсталация на нас?

Изборът на изпълнител за вашата активна мълниезащита е също толкова важен, колкото и изборът на самата технология. В GRAMKO.BG ние предлагаме не просто монтаж, а цялостно инженерно решение, което гарантира безкомпромисна сигурност и пълно съответствие с най-високите европейски стандарти.

Измерване

Прецизни измервания

Преди изграждане, ние можем да извършим измерване на специфичното съпротивление на почвата, за да проектираме най-оптималната конфигурация на заземителя.

Гаранция

Качествени материали

Използваме само висококачествени и устойчиви на корозия материали – горещопоцинковани, неръждаеми или помеднени колове, шини и неръждаеми клеми, за да гарантираме дълъг живот на уредбата.

Монтаж

Професионален монтаж

Нашите екипи извършват монтажа механизирано и съгласно проекта, като се грижат за правилното свързване на всички елементи и възстановяване на терена след това.

Документация

Протокол от измерване

След изграждането, ние извършваме контролно измерване на съпротивлението на заземителя със сертифицирана апаратура и издаваме протокол, удостоверяващ съответствието с нормите.

Как работи?

Принцип на работа на добрата заземителната инсталация

За да гарантираме перфектен резултат, ние следваме доказан процес на работа, който обхваща всички етапи от планирането до финалните тестове.

1. Проектиране и избор на конфигурация

Въз основа на нуждите и типа на почвата, нашият инженер проектира най-подходящата конфигурация – вертикални колове, контур, лъчи и др.

2. Механизирано полагане на заземителите

С помощта на специализирана техника, нашите екипи забиват заземителните колове на необходимата дълбочина или изкопават траншеи за полагане на контура.

3. Свързване на елементите

Всички заземители се свързват помежду си и с токоотводите на мълниезащитата чрез заварка или специализирани неръждаеми клеми, за да се осигури надеждна връзка.

4. Финално измерване и протокол

Извършваме финално измерване на съпротивлението на готовата уредба и издаваме протокол, който е част от задължителната документация за Акт 16.

1. Какво съпротивление трябва да има моето заземление?



Съпротивлението на заземителната уредба зависи от нейното предназначение, съгласно нормативните уредби.

Основните изисквания са:

За мълниезащита: Съпротивлението трябва да бъде под 10 Ω (ома).
За защитно заземяване (в сгради без мълниезащита): Обикновено се изисква съпротивление под 30 Ω.
За специализирана апаратура (сървъри, медицинска техника): Често се изисква много ниско съпротивление, например под 4 Ω или дори под 1 Ω.

Ние проектираме и изграждаме уредби, които да отговарят на конкретното изискване за вашия обект.

2. Каква е разликата между мълниезащитно и защитно заземяване?



Основната разлика е:

За разлика от пасивните системи, тя работи на четири ключови принципа, които обясняват нейната ефективност:

Защитното заземяване предпазва хората от токов удар при авария в самата електрическа инсталация (напр. пробив в изолацията на уред).
Мълниезащитното заземяване предпазва сградата, като поема и разсейва огромния ток от външен източник – директен удар на мълния.

В една сграда често двете системи се обединяват в една обща заземителна уредба, която трябва да отговаря и на двете изисквания.

3. Колко време издържа една заземителна уредба?



Животът на заземителната уредба зависи пряко от качеството на вложените материали и агресивността на почвата.

Приблизителният експлоатационен живот е:

Горещопоцинкована стомана: Между 15 и 25 години, в зависимост от киселинността на почвата.
Помеднена стомана: Над 30-40 години, тъй като медта е много по-устойчива на корозия.
Неръждаема стомана (Inox): Практически вечен, с живот над 50 години.

Инвестицията в по-качествени материали гарантира дългосрочно спокойствие и сигурност.

4. Какво се прави, ако почвата е скалиста или суха?



Това е често срещан проблем, за който имаме специализирани решения. Постигането на ниско съпротивление в такива условия е трудно, но не и невъзможно.

Някои от методите, които прилагаме, са:

Дълбочинни заземители: Забиване на колове на много по-голяма дълбочина (над 10-15 метра), за да се достигнат по-влажни и проводими почвени слоеве.
Развити контури: Полагане на много по-дълги хоризонтални заземители (шини или въжета) в траншеи.

5. Как се мери съпротивлението на заземител?



Измерването се извършва със специализирана апаратура – тестер за съпротивление на заземяване.

Процесът накратко е следният:

Използва се триелектроден или четириелектроден метод.
Освен връзката към самия заземител, в земята се забиват и два спомагателни сонди на определени разстояния.
Уредът подава ток и измерва спада на напрежение, като по този начин изчислява съпротивлението в омове (Ω).

Това измерване трябва да се извършва само от квалифицирани лица със сертифицирана апаратура.

6. Задължително ли е да имам заземление?



Да, абсолютно. Всяка съвременна електрическа инсталация трябва да има изградено защитно заземяване.

Причините са няколко:

Безопасност: Това е основната защита срещу токов удар.
Нормативно изискване: Задължително е за издаването на Акт 16 и всички последващи проверки.
Правилна работа на уредите: Много съвременни уреди и защити (като дефектнотоковите) не работят коректно без наличието на ефективно заземление.

7. Може ли заземител да се свърже към водопровода?



Категорично не! Това е изключително стара, опасна и забранена практика.

Причините са:

Опасност от токов удар: При авария или удар от мълния, целият водопровод може да попадне под опасно напрежение, застрашавайки живота на хората в сградата и дори в съседните.
Корозия: Води до ускорена корозия на металните тръби.
Ненадеждност: С подмяната на металните тръби с пластмасови, тази "връзка" става напълно неефективна.

Правилното заземяване се изгражда само със специално положени за целта заземители.

8. Какво включва протоколът от измерване на заземление?



Протоколът е официален документ, който удостоверява състоянието на вашата заземителна уредба.

Той съдържа следната информация:

Данни за обекта и възложителя.
Описание на измервателния уред (модел, фабричен номер, дата на калибрация).
Атмосферни условия по време на измерването.
Схема на измерването и измерената стойност на съпротивлението в омове (Ω).
Заключение дали измерената стойност отговаря на нормативните изисквания.
Подпис и печат от лицензирана лаборатория или лице.

9. Какво е "изравняване на потенциалите"?



Изравняването на потенциалите е ключова мярка за безопасност, тясно свързана със заземяването.

Целта му е:

Всички големи метални части в сградата (водопроводни тръби, тръби за парно, метални конструкции, корпуси на табла) да се свържат електрически помежду си и към главната заземителна шина.
По този начин се предотвратява появата на опасна потенциална разлика (напрежение) между различните части при авария или мълния.

Това е задължителна част от изграждането на всяка сигурна електрическа инсталация.

10. Колко често трябва да се проверява заземлението?



Периодичността на проверките е регламентирана в нормативните уредби.

Основните срокове са:

При въвеждане в експлоатация (Акт 16): Задължително измерване.
За мълниезащитни уредби: На 1, 2 или 3 години, в зависимост от нивото на защита.
За общи електрически уредби: Обикновено на 5 години, освен ако няма друго предписание.

Редовната проверка гарантира, че вашата защита остава ефективна във времето.

11. Задължителен ли е проект за мълниезащита?



Да, съгласно българското законодателство и Наредба №4, всяка мълниезащитна уредба трябва да бъде изградена въз основа на одобрен технически проект.

Проектът изпълнява няколко критични функции:

Оценка на риска: Определя необходимото ниво на защита за вашата сграда.
Избор на оборудване: Специфицира точния модел МИД и компоненти.
План за монтаж: Показва точното разположение на токоотводите и заземителя.
Законова основа: Служи като база за изготвяне на документите за Акт 16.

Ние предлагаме цялостна услуга, включваща изготвяне на проект от лицензиран проектант, което ви спестява време и гарантира пълна изрядност.
